一、概述
YZZ主軸三(san)相異步電動機(ji)(ji)是(shi)我公(gong)司(si)參照機(ji)(ji)床實際運行(xing)性(xing)(xing)能(neng)指標及吸(xi)取眾多國內外相似產品優點(dian)的(de)(de)基礎上專門針對機(ji)(ji)床行(xing)業設計的(de)(de)產品，該電機(ji)(ji)可與(yu)國內外各種中、高檔(dang)伺服驅動器或變頻器配套(tao)，進行(xing)開環(huan)或閉環(huan)控制，實現寬(kuan)頻、高速、高控制精度運行(xing)。其卓(zhuo)越的(de)(de)機(ji)(ji)械特性(xing)(xing)、緊湊(cou)美觀的(de)(de)外形(xing)是(shi)先進數控機(ji)(ji)床產品提升(sheng)性(xing)(xing)能(neng)、提升(sheng)檔(dang)次的(de)(de)優選配套(tao)產品。
該電機(ji)具有(you)可(ke)調速(su)性能(neng)好，低(di)速(su)和高速(su)都具有(you)良好的起動性能(neng)，整(zheng)個頻率范圍內電機(ji)都具有(you)低(di)振動、低(di)噪音的優良特性。
二、使用特點
1、高(gao)效率、高(gao)可靠性、高(gao)過載(zai)能(neng)力、高(gao)防護等級。
2、轉(zhuan)子精(jing)校動(dong)平(ping)衡(heng)，平(ping)衡(heng)質量高，振動(dong)低(di)。
3、采(cai)用高精密、低噪音進(jin)口軸承。
4、軸流(liu)風(feng)(feng)機(ji)強(qiang)制(zhi)散熱，風(feng)(feng)力強(qiang)勁，并有獨特的內部通(tong)風(feng)(feng)道，以確(que)保(bao)電機(ji)在任何轉(zhuan)速(su)下均能得(de)到有效的散熱及限制(zhi)共振，實(shi)現高速(su)或(huo)低速(su)長期運行。
5、內(nei)置熱保護裝置使電(dian)(dian)機繞(rao)組在達到危險溫度時切斷電(dian)(dian)源，使電(dian)(dian)機免于燒毀。
6、外形美觀、結構合(he)理、體積小、重(zhong)量輕。
三、型號說明
四、基頻50HZ時的技術數據
| 型號 |
額定功率
kW |
額定轉矩
N·m |
額定電流
A |
堵轉轉距倍數 |
堵轉電流倍數 |
最大轉矩倍數 |
轉速
r/min |
重量
（kg） |
| YZZ3.7-4 |
3.7 |
24 |
7.8 |
2.2 |
7.0 |
2.3 |
1430 |
52 |
| YZZ5.5-4 |
5.5 |
36 |
11.5 |
2.0 |
7.0 |
2.3 |
70 |
| YZZ7.5-4 |
7.5 |
50 |
15 |
2.1 |
7.0 |
2.3 |
85 |
| YZZ11-4 |
11 |
72 |
22 |
3.5 |
8.1 |
3.6 |
1430 |
120 |
| YZZ15-4 |
15 |
97 |
30 |
3.7 |
8.7 |
3.6 |
141 |
| YZZ18.5-4 |
18.5 |
120 |
36 |
4.2 |
9.5 |
4.2 |
163 |
五、產品特征表
| 特征 |
特征描述 |
備注 |
| 電壓 |
三相交流380V |
各項內容也可根據用戶要求定制 |
| 輸出功率 |
3.7-18.5kW |
| 極數 |
4 |
| 絕緣等級 |
F（最高允許溫升105K） |
| 冷卻方式 |
獨立風機強迫通風冷卻 |
| 防護等級 |
IP54 |
| 安裝方式 |
B5 |
| 外形尺寸 |
見附圖 |
| 標準轉向 |
從軸伸端視之順時針旋轉 |
| 電機出軸 |
帶鍵槽或光軸 |
| 保護裝置 |
繞組預埋125度熱保護器 |
| 編碼器 |
可選 |
| 使用環境 |
場所 |
室內（避免腐蝕氣體太多） |
| 海拔 |
1000米以下 |
| 溫度 |
-15—40℃ |
| 濕度 |
相對濕度80%（不凝結） |

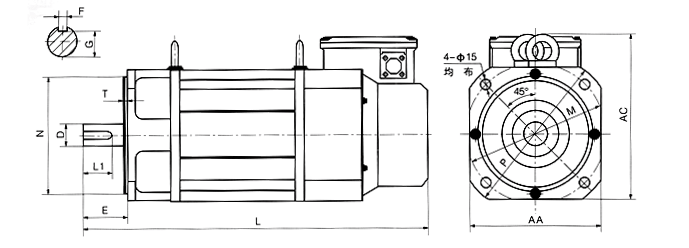

六、外形及安裝尺寸
| 型號 |
外形及安裝尺寸 |
| D |
E |
F |
G |
M |
N |
L1 |
T |
AA |
AC |
P |
L |
| 基本尺寸 |
極限偏差 |
基本尺寸 |
極限偏差 |
基本尺寸 |
極限偏差 |
基本尺寸 |
極限偏差 |
基本尺寸 |
基本尺寸 |
極限偏差 |
基本尺寸 |
基本尺寸 |
| YZZ3.7-4 |
32 |
-0.009
-0.025 |
80 |
±0.37 |
10 |
0
-0.036 |
27 |
0
-0.20 |
215 |
180 |
0
-0.04 |
70 |
5 |
205 |
260 |
250 |
490 |
| YZZ5.5-4 |
560 |
| YZZ7.5-4 |
110 |
±0.43 |
90 |
650 |
| YZZ11-4 |
48 |
+0.018
+0.002 |
110 |
±0.43 |
14 |
0
-0.043 |
42.5 |
0
-0.20 |
265 |
230 |
+0.016
-0.013 |
4 |
265 |
340 |
300 |
600 |
| YZZ15-4 |
650 |
| YZZ18.5-4 |
700 |
|
